发扬DIY玩家精神打造机箱自动散热系统

tcsm | 11 十月, 2006 20:47

　　秋天虽至，但天气依旧酷热难耐，我们该为爱机准备点儿什么呢？为机箱加个风扇？这想法是合情合理的：现在温度较高，而机箱又相对封闭，CPU在这样的环境中容易生出事端。如果在机箱内加装辅助抽风、吹风风扇的话，对于降低机箱温度、提高工作的稳定性是大有裨益的。而且，现在多数机箱内都预留了机箱风扇安装孔，这也为我们添加机箱风扇提供了极大地方便。但是，附加风扇的突出缺点就是加大了噪音：本来机箱内就有两三个风扇“呜呜”作响，如果再添加两个风扇，其噪音可想而知！鱼和熊掌难以兼得！

　　本人为解决这个问题，设计成功了一种温度控制散热风扇，该装置能在温度达到某一设定温度时自动开启。而当温度降下来的时候又能自动关闭，这样，既免去了手动开关的麻烦，又在无必要的时候降低了噪音。有兴趣的朋友不妨一试！

　　-电路原理

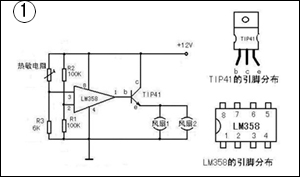

　　电路(如图1)，可以发现本电路采用的是比较器与跟随器配合的形式，没有采用单稳电路。这是由于用LM358做成的比较器进行温度控制，比用NE555做成的单稳电路更简单，所用元件更少。另外该电路不采用继电器，而只采用一只中功率三极管来实现开关控制，大大降低了制作难度。

　　-材料准备

　　1. 集成电路LM358一只，这种集成电路常用于小家电的自动化控制，十分易购。

　　2. 热敏电阻一只，热敏电阻有负温度系数和正温度系数两种。其中以负温度系数的较为常见，购买时注意其常温阻值，一般取常温阻值为几十千欧的。如果你所买的热敏电阻为正温度系数的话，只要将它的位置与R3对调即可。

　　3. 电阻3只，R1、R2=100KΩ(100千欧)，R3的阻值以你所购的热敏电阻的阻值来确定。用万用表测得你的热敏电阻在设定的温度(你所期望的机箱风扇工作下限温度)时电阻值，R3的阻值即取该值。

　　4. 中功率三极管TIP41一只。这种三极管常用于音响电路，不难购买。

　　5. 万能实验板一小块，2×3cm。

　　6. 机箱散热风扇两个。

　　-制作过程

　　将各元件按电路图焊接，LM358可先用一只八脚集成电路插座代替，待电路焊接完成后再插上(LM358引脚如图2，不要插错！)。热敏电阻要用较长引线引出，做成温度探头，可用热缩管将热敏电阻的裸脚套起来。为了方便地取用机箱内的电源，可用一个从旧风扇上拆下的机箱电源插头接在电路上，插头的四根引线只留下黄线和黑线即可。一切完成之后，将整个装置装在一个小巧的盒子里(如图2)。

　　-安装过程
